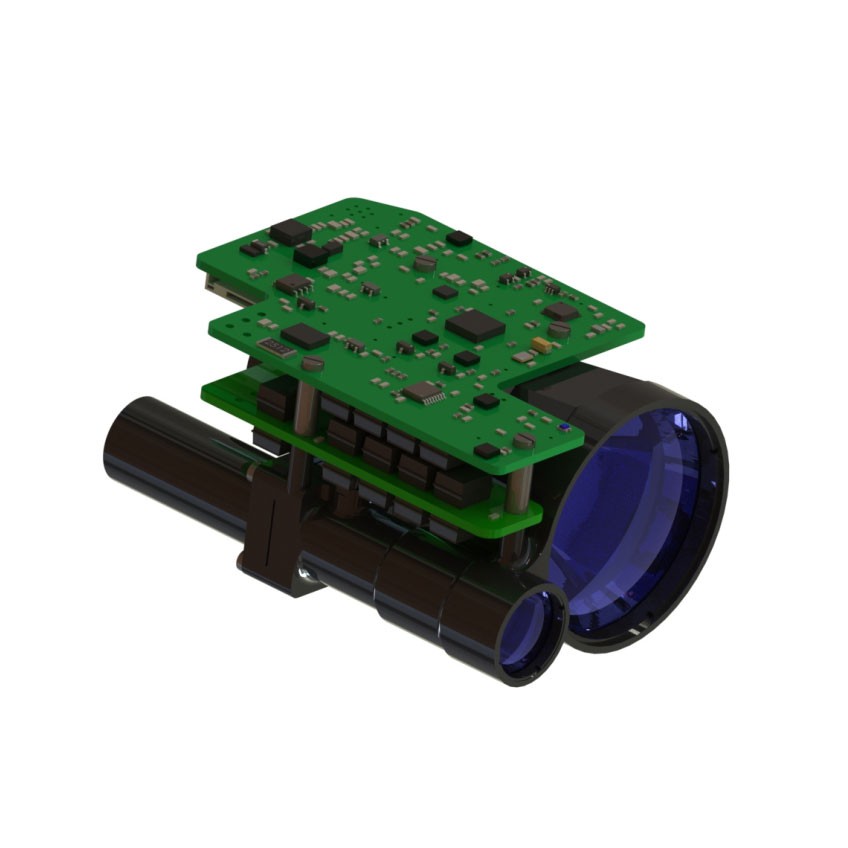

10 km lazerio nuotolio ieškiklio modulis
Produkto įvadas
„10xLD13X“ priima 1535 nm „Erbium Glass“ lazerio modulį, kurį nepriklausomai sukūrė „Xinalnd“, kuris pasižymi mažų jėgų vartojimo, kompaktiškos struktūros, aukšto tikslumo, ilgo matavimo atstumo ir žmogaus akių saugumo savybėmis.
Maksimalus matavimo diapazonas: NATO taikinys didesnis arba lygus 10000 m; Tipinis taikinys, didesnis arba lygus 13000 m
Rango tikslumas ± 1m
Matavimo tikslumas didesnis arba lygus 98%
Svoris mažesnis arba lygus 165 g
Produkto savybės
1. Integruotas konstrukcinis dizainas, šoko ir vibracijos atsparumas, didelis patikimumas, stiprus pritaikymas aplinkai;
2. 1535NM pumpuojamas Q perjungtas „Erbium“ stiklo lazerio integruotos konstrukcijos projektavimas ir galutinio veido kelių taškų sandarinimo montavimo režimas, stiprūs kovos su sunkumai galimybė, patvarus, ilgas darbinis gyvenimas ir žmogaus akių saugumas;
3. Visa vidinė grandinės sąsaja yra suvirinta vielinė tiesioginio sujungimo procesas, kietas ir patikimas, kuris gali išvengti greito ar blogo kontakto, kurį sukelia laisva jungtis, oksidacija ir vandens garai, ir pagerinti produkto patikimumą ir gyvybę.
Produkto našumo rodyklė
|
Daiktas |
Rodyklė |
|
|
Modelis |
10xld13x |
|
|
Veikiantis bangos ilgis |
1535 nm ± 10 nm |
|
|
Diapazonas |
50m-13000m |
|
|
13000m |
Tipiškas didelis taikinys, matomumas didesnis arba lygus 25 km |
|
|
10000m |
Matomumas didesnis arba lygus 25 km, taikinys su 0. |
|
|
Drėgmė |
Mažiau arba lygus 60% |
|
|
Diapazono tikslumas |
±1m |
|
|
Tikslumo greitis |
Didesnis arba lygus 98% |
|
|
Diapazono skiriamoji geba |
Mažiau arba lygus 50 m |
|
|
Divergencijos kampas |
Mažiau arba lygus 0. 3mrad |
|
|
Diapazono dažnis |
Kartą, 1Hz, 5Hz, 10Hz |
|
|
Dydis |
Mažiau arba lygus 89 mm × 62,5 mm × 46 mm |
|
|
Įtampa |
10V-14V |
|
|
Darbo jėgos suvartojimas |
Vidutinė energijos suvartojimas: mažesnis arba lygus 5W |
|
|
Budėjimo režimo energijos suvartojimas |
Mažiau arba lygus 1,5W |
|
|
Darbinė temperatūra |
-40 laipsnis -+60 laipsnis |
|
|
Sandėliavimo temperatūra |
-55 laipsnis -+70 laipsnis |
|
|
Svoris |
Mažiau arba lygus 165 g |
|
Struktūros diegimo sąsaja
Produkto funkcija
* Lazerio diapazono funkcija;
* „Power-On“ savarankiško aptikimo funkcija;
* Pirmoji ir paskutinė taikinio pasirinkimo funkcija;
* Diapazono vartų funkcija;
* Nustatykite automatinį atstumo intervalo funkciją;
* Kaupti lazerio emisijos laiko funkciją;
* Galios poliškumo atvirkštinė apsauga.
Elektros sąsaja
Elektros sąsajos reikalavimai yra šie:
* Maitinimo įtampa: 10 V ~ 14 V;
* Vidutinė energijos suvartojimas: mažesnis arba lygus 5W;
* Butumo energijos suvartojimas: mažesnis arba lygus 1,5 W;
* Kryžminio susiejimo testas tarp viršutinio kompiuterio galo ir A1257H -10 piūrinis ieškinio galo jungtis yra realizuojama per
A1257H -10 p jungtis. Atstumo ieškiklio galinė maitinimo šaltinis ir ryšio prievado kaiščio apibrėžimai pateikiami šioje lentelėje.
PIN kodo maitinimo ir ryšio prievado apibrėžimas „RangeFinder End“
|
PIN kodo numeris |
Numeris |
Perdavimo kryptis |
Pastabos |
|
P-1 |
GND |
-- |
Ryšio žemės viela |
|
P-2 |
Rs 422_ rx _ n |
I |
Rango ieškovo imtuvas - |
|
P-3 |
Rs 422_ rx _ p |
I |
„RangeFinder“ imtuvas + |
|
P-4 |
Rs 422_ tx _ n |
O |
„RangeFinder Sender“ - |
|
P-5 |
Rs 422_ tx _ p |
O |
„RangeFinder Sender +“ |
|
P-6 |
NC |
-- |
budėjimo režimas |
|
P-7 |
NC |
-- |
budėjimo režimas |
|
P-8 |
NC |
-- |
budėjimo režimas |
|
P-9 |
P- |
-- |
Maitinimo šaltinis, žemė |
|
P-10 |
P+ |
-- |
Maitinimo šaltinis, 10 V ~ 14 V. |
